Barbacane mur : dimensions, pose et erreurs à éviter

Temps de lecture estimé : 13 minutes

Qu’est-ce qu’une barbacane dans un mur ?

Définition et rôle concret

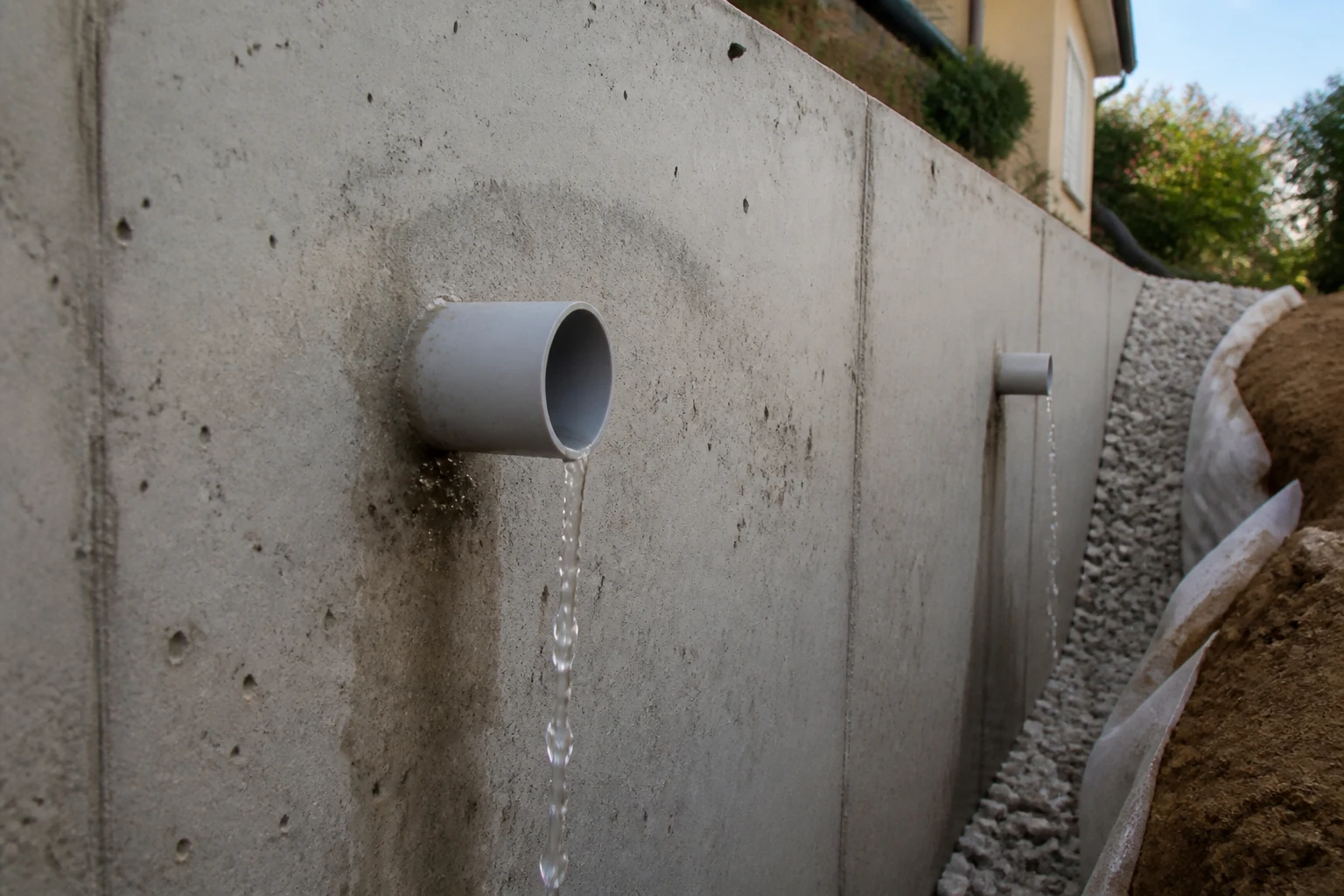

Une barbacane de mur est une ouverture traversante ménagée dans un mur de soutènement, de clôture ou de façade pour permettre l’évacuation de l’eau accumulée côté remblai. Concrètement, c’est un tuyau — ou une simple réservation — qui laisse passer l’eau avant qu’elle ne s’accumule et ne pousse le mur.

Le terme vient de l’architecture médiévale (meurtrière de flanquement), mais sur un chantier d’aujourd’hui, il désigne uniquement ce dispositif de drainage. Inutile de s’attarder sur l’étymologie : ce qui compte, c’est que votre mur ne s’effondre pas dans dix ans.

Différence entre barbacane, drain et trou de ventilation

Le piège classique, c’est de confondre ces trois notions. Un drain français est un tuyau perforé enterré en pied de mur, qui collecte l’eau et la dirige vers un exutoire. La barbacane, elle, traverse le mur à une hauteur précise et évacue l’eau directement vers le parement extérieur.

Un trou de ventilation, lui, sert à aérer un vide sanitaire ou une lame d’air : il n’est pas dimensionné pour évacuer des débits d’eau. Ces trois dispositifs sont complémentaires, pas interchangeables.

Pourquoi les barbacanes sont indispensables

La pression hydrostatique : ennemi invisible du mur

Quand l’eau s’accumule dans le remblai, elle exerce une pression hydrostatique sur la face interne du mur. Cette pression augmente avec la hauteur d’eau saturée : pour un mètre de sol saturé, on atteint environ 10 kN/m². Sur un mur de soutènement de 2 mètres de large, ça représente plusieurs tonnes poussant latéralement.

Sur le terrain, on voit souvent des murs en bon état apparent côté extérieur, mais dont le remblai est saturé depuis des années. Le mur tient… jusqu’au jour où il ne tient plus. Les barbacanes cassent cette accumulation en permanence.

Ce qui arrive quand il n’y en a pas

Les pathologies sont documentées et prévisibles. Sans barbacane ou avec des barbacanes insuffisantes, voici ce qui se produit par ordre d’apparition :

• Fissures horizontales en partie courante (signe de flexion excessive)
• Décollement du chaperon ou du couronnement
• Gonflement côté extérieur (ventre) sur les murs en blocs ou briques
• Déversement progressif du mur vers l’extérieur, souvent irréversible sans reprise complète
• Effondrement brutal après une période de fortes pluies, quand la saturation du remblai est maximale

Avant de signer quoi que ce soit sur la reprise d’un mur de soutènement existant, vérifiez toujours si des barbacanes sont présentes, à quelle distance elles sont espacées, et surtout si elles débouchent encore côté extérieur.

Dimensions et espacement réglementaires

Diamètre minimal recommandé : 100 mm

Les règles empiriques françaises pour les murs de soutènement fixent un diamètre minimal de 100 mm pour un tuyau de barbacane. En dessous, le tuyau se colmate trop facilement. Fines argileuses, racines, dépôts calcaires — et perd toute efficacité en quelques saisons.

Pour des murs en briques avec fentes verticales dans les joints, la section minimale équivalente de chaque fente doit atteindre ce même ordre de grandeur. Un joint gratté à 5 mm de profondeur ne compte pas.

La règle du 1/500e : le calcul que tout le monde oublie

C’est la règle centrale, et c’est celle qu’on ne retrouve dans presque aucun article grand public : la section totale des barbacanes doit représenter au moins 1/500e de la surface du mur côté remblai.

Prenons un exemple concret. Un mur de soutènement de 10 mètres de long et 2 mètres de hauteur a une surface de 20 m², soit 200 000 cm². Le 1/500e donne 400 cm² de section totale à évacuer. Avec des tuyaux de 100 mm de diamètre (section ≈ 78,5 cm²), il faut au minimum 6 barbacanes pour ce seul mur. Beaucoup de chantiers en posent 3 ou 4 — et s’étonnent ensuite.

Espacement horizontal : tous les 1,5 à 2 mètres

La règle de terrain, confirmée par plusieurs sources techniques dont allobeton.com, fixe l’espacement horizontal à 1,5 à 2 mètres maximum entre deux barbacanes. Une règle simple que j’applique systématiquement : une barbacane tous les 4 m² de surface de mur, en maillage régulier.

Sur un mur long, ça signifie qu’on ne peut pas se contenter de 2 barbacanes aux extrémités. Chaque zone intermédiaire doit être couverte.

Surface du mur (m²)	Nombre minimal de barbacanes Ø100	Espacement indicatif
5 m²	2	1,5 m
10 m²	3	2 m
20 m²	6	1,7 m
40 m²	11	1,8 m

Positionnement correct dans le mur

Hauteur d’implantation par rapport au pied du mur

Les barbacanes se positionnent à 10-20 cm au-dessus du niveau du terrain fini côté remblai, pas au ras du sol. Trop bas, elles se colmatent immédiatement avec les fines charriées par l’eau. Trop haut, elles laissent s’accumuler une lame d’eau suffisante pour exercer une pression significative avant d’évacuer.

Sur un mur de soutènement avec deux niveaux de remblai (pente en gradins), on prévoit une rangée de barbacanes par gradin. Une seule rangée en partie haute ne sert à rien pour le sol en bas.

Légère pente vers l’extérieur : 2 à 5 %

Le tuyau de barbacane doit être incliné de 2 à 5 % vers le parement extérieur. C’est peu — environ 2 cm de chute pour un tuyau de 40 cm — mais c’est ce qui garantit que l’eau coule vers l’extérieur plutôt que de stagner dans le tuyau. Une barbacane horizontale, ou pire, légèrement inclinée vers l’intérieur, ne draine rien du tout.

Couplage obligatoire avec un massif drainant

La barbacane seule ne suffit pas. À l’usage, ça change la donne : sans couche drainante côté remblai, l’eau met trop de temps à migrer vers l’ouverture, le sol fin colmate rapidement l’entrée du tuyau, et on se retrouve avec des barbacanes fonctionnelles sur le papier mais inefficaces en pratique.

La règle : 30 cm minimum de gravier non calcaire (ou de matériau drainant type 20/40) contre la face amont du mur, sur toute la hauteur du remblai. Ce massif est séparé du sol par un géotextile anti-contaminant côté terre, mais jamais côté gravier. Sinon il freine l’eau.

Matériaux et types de barbacanes

Tuyaux PVC, PEHD, manchons préfabriqués

Le PVC rigide Ø100 reste la solution la plus courante et la plus économique : entre 3 et 8 € le mètre, disponible partout, facile à couper et à positionner dans le coffrage avant coulage. Le PEHD (polyéthylène haute densité) est plus souple et résiste mieux au gel répété, mais coûte 20 à 30 % de plus sans apporter de bénéfice décisif sur un mur de moins de 4 mètres.

Les manchons préfabriqués (type barbacanes en béton ou en terre cuite) se posent lors du montage en maçonnerie. Ils sont moins précis en section et demandent une rigueur de pose accrue pour garantir la pente d’évacuation.

Fentes verticales dans les joints de maçonnerie

Sur les murs en briques ou blocs, on peut ménager des fentes verticales non rejointoyées dans les joints à intervalles réguliers. C’est la solution historique, toujours valable pour des murs de faible hauteur (moins de 1,5 m). Chaque fente doit mesurer au minimum 3 cm de largeur sur toute l’épaisseur du joint — et être laissée ouverte, pas juste légèrement grattée.

Installation étape par étape

Préparation du coffrage et réservation

Sur un mur en béton coulé, les tuyaux de barbacane s’intègrent dans le coffrage avant la mise en place des armatures. On les cale à la bonne hauteur et on vérifie la pente avec un niveau. Ils traversent le coffrage de part en part, dépassant de 5 cm côté extérieur pour faciliter le contrôle visuel après décoffrage.

Concrètement, voilà ce que je ferais à votre place : marquez à la craie la position de chaque barbacane sur le panneau de coffrage avant toute chose. Une erreur de positionnement à ce stade oblige à percer le béton fini. Beaucoup plus laborieux et moins propre.

Mise en place du géotextile et du gravier côté remblai

Une fois le mur décoffré et les armatures protégées, on pose le géotextile contre la face amont (côté terre), en le remontant jusqu’en haut du mur. Puis on remblaye avec 30 cm minimum de gravier 20/40 directement contre le mur, en laissant l’entrée des barbacanes bien dégagée dans cette couche drainante.

Le remblai de terre ne doit jamais venir directement contre le mur. C’est la faute la plus fréquente sur les chantiers de particuliers : le terrassier pousse la terre contre le béton parce que c’est plus rapide, sans laisser la couche drainante.

Contrôle du débouché côté parement

Après décoffrage, testez chaque barbacane avec un jet d’eau : le débit doit ressortir côté extérieur sans délai. Si un tuyau est bouché (béton coulé dedans, mauvais positionnement), il faut le déboucher immédiatement. Percer le béton à sec sur un mur fini coûte entre 50 et 150 € par percement selon l’épaisseur.

Entretien et contrôle dans le temps

Signes de colmatage à surveiller

Les chiffres ne mentent pas, mais ils peuvent tromper : une barbacane peut sembler propre côté extérieur tout en étant colmatée à mi-chemin. Les signes à surveiller après chaque épisode pluvieux important :

• Absence de suintement ou d’écoulement alors que le sol côté remblai est détrempé
• Taches d’humidité ou efflorescences sur le parement (salpêtre blanc)
• Fissures légèrement ouvertes qui ne se referment pas après la pluie
• Sol côté remblai qui ne sèche pas entre deux épisodes pluvieux

Nettoyage et débouchage des barbacanes existantes

Un ramonage annuel à l’automne suffit pour les barbacanes en bon état. On utilise un furet souple ou un jet d’eau sous pression (nettoyeur haute pression, lance fine). Pour les tuyaux Ø100, un furet de plombier standard de 8 mm passe facilement.

Si le colmatage est avancé (racines, calcaire), un produit détartrant dilué suivi d’un rinçage peut suffire. En dernier recours sur un mur existant sans barbacane suffisante, il est possible de créer de nouvelles réservations par carottage : comptez 80 à 200 € par percement selon l’épaisseur du mur et la difficulté d’accès, hors prestation drainage.

Réglementation applicable

DTU 20.1 et règles empiriques pour H ≤ 4 mètres

Le NF DTU 20.1 encadre les travaux de maçonnerie en général, et ses règles empiriques s’appliquent aux murs de soutènement de hauteur inférieure à 4 mètres. Pour ces murs, la base minimale est fixée à 0,2 H + 10 cm (soit 50 cm pour un mur de 2 m de haut), et les barbacanes doivent respecter la règle du 1/500e décrite plus haut.

En dessous de 4 mètres, un maçon compétent peut dimensionner et poser les barbacanes sans bureau d’études — à condition de maîtriser ces règles. La pente minimale du drain en pied de mur est fixée à 0,5 % par le DTU.

Quand faire appel à un bureau d’études géotechnique

Au-delà de 4 mètres de hauteur, les règles empiriques ne suffisent plus : il faut une étude géotechnique (mission G2 PRO minimum) et un calcul de stabilité formalisé. Même chose si le terrain côté remblai présente des charges permanentes (parking, bâtiment), si le sol est argileux gonflant, ou si le mur est en zone sismique de classe supérieure à 1.

Une mission G2 PRO coûte entre 1 500 et 5 000 € selon la complexité. C’est beaucoup moins cher qu’une reprise de mur effondré, qui commence à 15 000 € pour un mur de 10 mètres linéaires.

Questions fréquentes

Quelle est la différence entre une barbacane et un drain français ?

Le drain français est un tuyau perforé enterré en pied de mur côté remblai, qui collecte l’eau et la conduit vers un exutoire (regard, fossé). La barbacane traverse le mur horizontalement et évacue l’eau directement par le parement extérieur. Les deux sont complémentaires : le drain collecte, la barbacane évacue. Un seul des deux ne suffit généralement pas sur un mur soumis à une pression hydrique importante.

À quelle hauteur faut-il placer les barbacanes dans un mur de soutènement ?

Les barbacanes se positionnent à 10 à 20 cm au-dessus du niveau du terrain fini côté remblai. Cette hauteur évite le colmatage par les fines tout en évacuant l’eau avant qu’elle n’accumule une pression significative. Sur un mur avec plusieurs niveaux de remblai, on prévoit une rangée de barbacanes par niveau.

Combien de barbacanes faut-il prévoir par mètre linéaire de mur ?

La règle du 1/500e de la surface du mur s’applique, avec un espacement horizontal de 1,5 à 2 mètres. Concrètement, pour un mur de 2 mètres de hauteur, c’est environ une barbacane tous les 2 mètres linéaires avec des tuyaux Ø100. Pour un mur de 1 mètre de hauteur, on peut espacer davantage. Mais en dessous d’une barbacane tous les 3 mètres, le drainage est insuffisant quelle que soit la hauteur.

Peut-on ajouter des barbacanes sur un mur de soutènement existant ?

Oui, par carottage du béton ou reprise des joints en maçonnerie. Le carottage Ø100 sur un mur béton de 20 cm d’épaisseur prend 15 à 30 minutes par percement. Le coût varie entre 80 et 200 € par barbacane créée, pose et rebouchage partiel compris. C’est une intervention raisonnable quand le mur est encore sain mais sous-drainé, avant que les pathologies ne s’aggravent.

Une barbacane suffit-elle seule à drainer un mur de soutènement ?

Non. La barbacane seule ne suffit jamais : sans couche drainante (gravier 20/40, 30 cm minimum) et géotextile côté remblai, l’eau met trop de temps à migrer vers l’ouverture et les fines colmatent rapidement l’entrée du tuyau. La barbacane est l’exutoire d’un système ; le système inclut obligatoirement le massif drainant.

Quel diamètre de barbacane choisir pour un mur de moins de 2 mètres ?

Le Ø100 mm est la valeur minimale recommandée, même pour un petit mur. Un Ø50 ou Ø63 se colmate beaucoup plus vite et ne permet pas un débouchage au furet standard. Pour des murs de moins de 80 cm en milieu peu argileux, des fentes verticales dans les joints (3 cm minimum) peuvent suffire — à condition d’être régulièrement vérifiées.

Que risque-t-on si les barbacanes sont colmatées ou absentes ?

La pression hydrostatique monte progressivement dans le remblai. À court terme : fissures, efflorescences, léger déversement. À moyen terme : décollement du chaperon, ventre visible sur le parement. À long terme : déversement irréversible, voire effondrement brutal après une période de fortes pluies. La reprise complète d’un mur effondré démarre à 15 000 € pour 10 mètres linéaires, contre quelques centaines d’euros pour un débouchage ou une pose préventive.

Les barbacanes sont-elles obligatoires par la réglementation française ?

Le DTU 20.1 et les règles empiriques de dimensionnement des murs de soutènement imposent le drainage des murs en contact avec un remblai. Il n’existe pas de texte réglementaire qui mentionne explicitement le mot « barbacane », mais l’obligation de drainage est bien encadrée. En cas de sinistre sur un mur sans dispositif de drainage, la responsabilité décennale du constructeur est engagée — et l’absence de barbacane est systématiquement relevée par les experts judiciaires.
