Temps de lecture estimé : 14 minutes
Points clés à retenir
- Déchargez toujours le condensateur avant manipulation. Risque de choc à 230 V ou plus.
- En mode capacitance, une valeur inférieure à 80 % du nominal indique un remplacement.
- Un condensateur peut être défaillant sans aucun signe visuel : seul le test électrique confirme.
- Court-circuit (résistance nulle) ou coupure (résistance infinie) = condensateur mort sans exception.
- Respectez capacité, tension nominale et polarité lors du remplacement.
Qu’est-ce qu’un condensateur et à quoi sert-il ?
Rôle du condensateur dans un circuit
Un condensateur stocke de l’énergie électrique sous forme de champ électrostatique, puis la restitue très rapidement. Concrètement, il agit comme un petit réservoir de courant que le circuit peut solliciter à tout moment. On le retrouve partout : dans les alimentations pour lisser la tension, dans les moteurs pour créer le déphasage qui permet le démarrage, dans les filtres audio pour bloquer certaines fréquences.
Sa capacité se mesure en farads (F), mais dans la pratique, on travaille surtout avec des microfarads (µF) et des picofarads (pF). La valeur nominale est gravée directement sur le boîtier — c’est ce qu’on va chercher à vérifier lors d’un test.
Symptômes d’un condensateur défaillant
Sur le terrain, on voit souvent les mêmes signaux d’alerte : un démarrage laborieux sur un moteur électrique, un ronflement inhabituel, une alimentation à découpage qui chauffe plus que d’ordinaire. Le condensateur vieillit, sa capacité chute, et le circuit perd sa stabilité.
Dans les cartes électroniques, un condensateur fatigué se traduit par des redémarrages intempestifs, des coupures aléatoires ou une instabilité en charge. Ces symptômes restent vagues — d’où l’importance de tester avant de remplacer à l’aveugle.
Cas fréquents d’usage en électroménager, électronique et moteurs
Les condensateurs les plus courants en dépannage domestique : les condensateurs de démarrage de moteur (machine à laver, pompe de piscine, climatiseur), les condensateurs électrolytiques dans les alimentations de TV ou d’amplificateurs, et les condensateurs de filtrage dans les variateurs de vitesse.
Chacun a ses spécificités. Un condensateur moteur travaille en 230 V alternatif à 50 Hz en France. Un condensateur électrolytique d’alimentation supporte une tension continue souvent comprise entre 20 V et 400 V. Ces valeurs changent tout à la façon dont on l’approche — et surtout, à la façon dont on le décharge avant de le toucher.
Quand faut-il tester un condensateur ?
Signes visuels d’usure ou de fuite
Avant même de brancher un multimètre, regardez le condensateur. Un capot gonflé sur un électrolytique cylindrique, du liquide brun séché autour des pattes, une odeur âcre de plastique brûlé : ce sont des signaux directs. Dans ce cas, le composant est mort — pas besoin de le tester, il faut le remplacer.
Sur un condensateur moteur (généralement cylindrique en résine ou boîtier métal), les déformations sont plus discrètes : une légère bombure sur le dessus, des traces de suintement sur la résine. À inspecter à la lampe avant tout test.
Pannes électriques qui orientent vers un condensateur
Le piège classique, c’est de changer le composant le plus visible alors que c’est le condensateur qui est à l’origine de la panne. Quelques situations typiques :
- Un moteur qui ne démarre pas mais bourdonne quand on lui donne l’impulsion à la main → condensateur de démarrage mort.
- Une alimentation qui tient 30 minutes puis coupe → condensateur de filtrage fatigué.
- Un amplificateur qui ronfle en 50 Hz → condensateur de découplage hors tolérance.
Contrôle préventif avant remplacement
Une règle simple que j’applique systématiquement : sur tout appareil de plus de dix ans, je commence le diagnostic par les condensateurs électrolytiques avant de chercher ailleurs. Leur durée de vie est limitée. Entre 5 000 et 15 000 heures selon la gamme et la température de travail.
Ce contrôle préventif prend cinq minutes et évite de changer des pièces coûteuses qui fonctionnent très bien.
Quel matériel utiliser pour le test ?
Multimètre avec fonction capacitance
C’est l’outil idéal. La plupart des multimètres d’entrée de gamme à partir de 20-30 € intègrent aujourd’hui une fonction mesure de capacité, symbolisée par un « C » ou « µF » sur le sélecteur. Elle permet de lire directement la capacité du condensateur et de la comparer à la valeur nominale inscrite dessus.
Pour les condensateurs courants entre 0,1 µF et 470 µF, cette fonction suffit. Les valeurs plus élevées (comme les condensateurs de démarrage moteur entre 1 µF et 50 µF) entrent aussi dans la plage de mesure de la majorité des appareils.
Multimètre sans fonction capacitance
Un multimètre basique en mode ohmmètre permet un test partiel mais utile. On ne mesure pas la capacité, mais on observe le comportement de charge et de décharge — ce qui suffit à détecter un court-circuit ou une coupure franche.
La méthode est moins précise, mais elle a l’avantage d’être rapide. On verra ses limites plus loin.
Outils de sécurité et décharge du condensateur
Avant de manipulation : déchargez toujours le condensateur. Un condensateur de démarrage moteur chargé à 230 V peut provoquer un choc électrique violent, voire un arc destructeur sur vos instruments.
La méthode sûre : connecter une résistance entre les deux bornes du condensateur. Une valeur entre 1 kΩ et 10 kΩ est souvent citée selon le montage — la résistance dissipe l’énergie stockée en chaleur, sans risque. Attendez quelques secondes, vérifiez la tension avec votre multimètre avant de toucher quoi que ce soit.
Erreur fréquente : Court-circuiter un condensateur haute tension avec un tournevis. L’arc produit abîme les bornes, peut endommager le composant irrémédiablement et présente un risque réel pour vos mains et vos yeux.
Comment tester un condensateur avec un multimètre ?

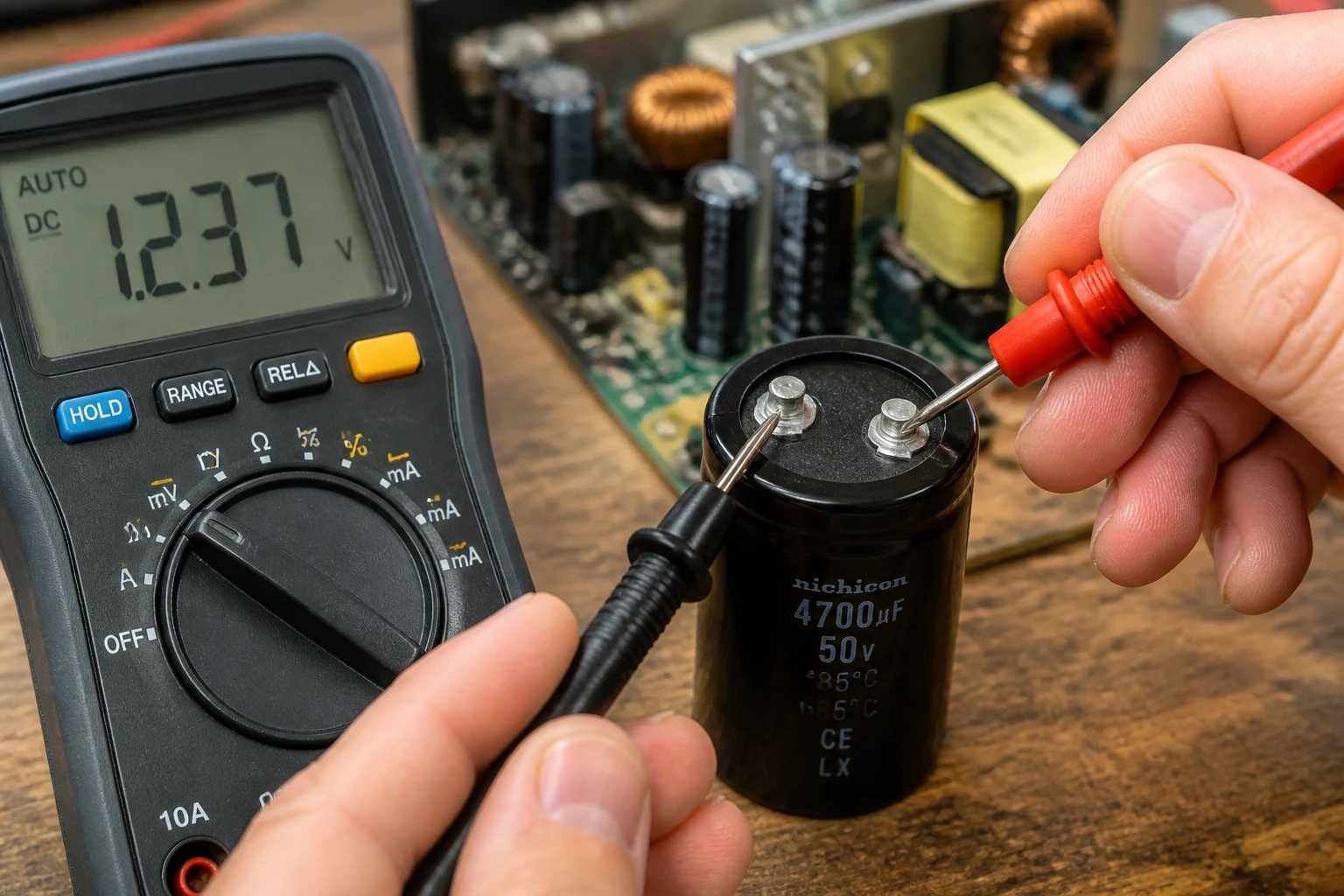

Test en mode capacitance
Pour visualiser la procédure complète sur un condensateur 400 V, la vidéo de storman ci-dessous détaille chaque étape avec un vrai appareil en main.

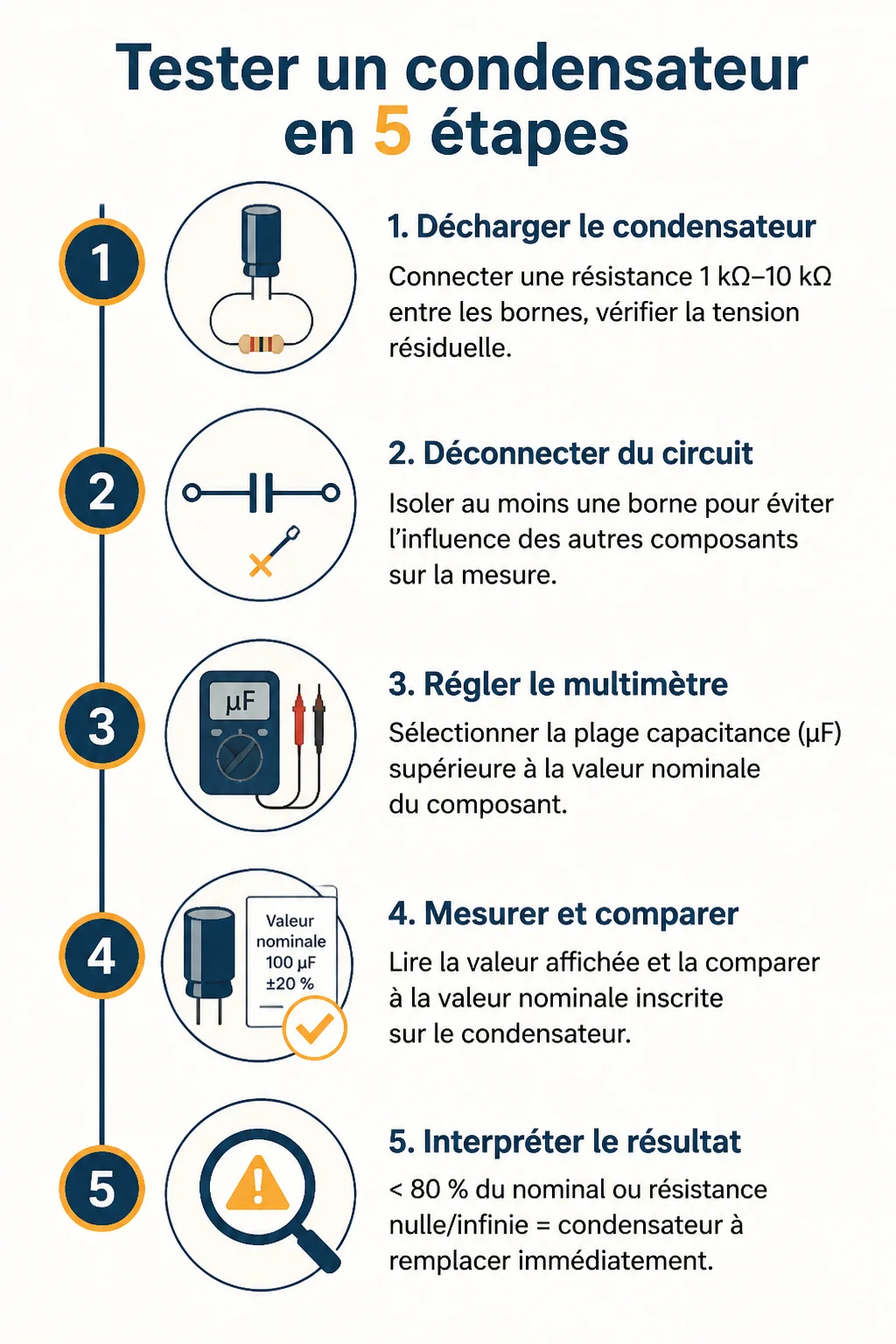

La procédure est simple. Condensateur déchargé et déconnecté du circuit :
- Sélectionnez la plage capacitance sur votre multimètre (par exemple 200 µF pour un condensateur annoncé à 100 µF).
- Connectez les sondes : rouge sur la borne positive (marquée +), noire sur la borne négative.
- Lisez la valeur affichée et comparez à la valeur nominale.
Un condensateur sain affiche une valeur proche de sa valeur nominale. Un condensateur fatigué montre une capacité réduite de 20 % ou plus.
Test de charge et de décharge
Avec un multimètre analogique (à aiguille), on observe directement le comportement. Réglez sur la plage résistance la plus haute (×10k ou similaire). Connectez les sondes. L’aiguille doit dévier brusquement vers la droite — le condensateur se charge. Puis revenir lentement vers la gauche quand on inverse les sondes.
Ce mouvement aller-retour dure 2 à 5 secondes selon la capacité. L’absence totale de mouvement indique une coupure interne. Une déviation qui reste bloquée à droite signale un court-circuit.
Interprétation des valeurs et tolérances
Les chiffres ne mentent pas, mais ils peuvent tromper si on ne connaît pas les tolérances admissibles. Sur un condensateur électrolytique standard, une tolérance de −20 % / +80 % est normale à la fabrication. Autrement dit, un condensateur annoncé 100 µF peut légitimement mesurer entre 80 µF et 180 µF à l’état neuf.
Sur les condensateurs de précision (céramique, film polyester), la tolérance est beaucoup plus serrée : ± 5 %, voire mieux. Un écart supérieur à 10 % sur ce type de composant est suspect.
| Type de condensateur | Tolérance courante | Seuil d’alerte |
|---|---|---|
| Électrolytique aluminium | −20 % / +80 % | Capacité < 60 % de la valeur nominale |
| Film polyester (MKT) | ± 10 % | Écart > 15 % |
| Condensateur de précision | ± 5 % | Écart > 10 % |
| Condensateur moteur | ± 5 % à ± 10 % | Écart > 15 % |
Comment tester un condensateur sans multimètre spécialisé ?
Vérification basique avec ohmmètre
En mode résistance (Ω), connectez les sondes aux bornes du condensateur. Sur un condensateur fonctionnel de capacité moyenne (100 µF à 470 µF), la résistance doit augmenter progressivement depuis une valeur basse vers une valeur très haute (idéalement vers l’infini). C’est le signe que le condensateur se charge via le courant fourni par le multimètre.
Concrètement, voilà ce que je ferais à votre place : faites le test deux fois en inversant les sondes. Sur un condensateur polarisé (électrolytique), le comportement doit être asymétrique. Dans le sens correct, la résistance monte. Dans l’autre sens, elle doit aussi monter — si elle reste basse, il y a un problème.
Indices d’un court-circuit ou d’une coupure
Deux cas nets :
- Résistance nulle ou très faible dans les deux sens → court-circuit interne. Le condensateur est mort.
- Résistance infinie immédiate sans variation → coupure interne. Le condensateur est aussi mort.
Entre les deux, une valeur qui monte normalement puis redescend lentement vers une résistance stable peut indiquer un condensateur fatigué mais pas totalement mort. Ce cas nécessite un vrai test en capacitance pour trancher.
Limites de cette méthode
L’ohmmètre ne mesure pas la capacité. Il ne détecte que les défauts francs : court-circuit ou coupure totale. Un condensateur dont la capacité a chuté de 40 % peut parfaitement réussir ce test tout en étant hors service dans un circuit exigeant.
À l’usage, ça change la donne : pour des petits condensateurs de filtrage dans une alimentation, seul le test en capacitance permet un diagnostic fiable.
Comment reconnaître un condensateur HS ?
Valeur mesurée hors tolérance
Un condensateur est à changer quand sa capacité mesurée descend en dessous de 80 % de la valeur nominale pour un électrolytique, ou sort des 5 % admis pour un composant de précision. En dessous de ces seuils, le circuit ne peut plus fonctionner correctement. Même si le composant ne présente aucun signe visuel de défaillance.
Gonflement, fuite, odeur ou chauffe
Sur les condensateurs électrolytiques, les signes physiques sont parlants : le capot se bombe sous l’effet de la pression interne (dégagement de gaz dû à l’électrolyte dégradé), ou une substance marron fuit par les rainures de sécurité prévues sur le dessus.
Une odeur de poisson ou de plastique brûlé à proximité d’une carte électronique pointe souvent vers un électrolytique en fin de vie. Inutile de chercher plus loin.
Différence entre condensateur fatigué et condensateur mort
Un condensateur fatigué présente une capacité réduite de 20 à 50 %. Il peut encore fonctionner dans certains circuits tolérants, mais dégradé. Un condensateur mort présente un court-circuit interne, une coupure, ou une capacité inférieure à 50 % de sa valeur nominale. Dans les deux cas, le remplacement s’impose — la frontière est surtout utile pour comprendre pourquoi un circuit « fonctionne mais mal ».
Quelles erreurs éviter pendant le test ?
Ne pas décharger avant manipulation
C’est l’erreur la plus dangereuse. Un condensateur de démarrage moteur peut retenir sa charge longtemps après la coupure du circuit. La tension réseau de 230 V stockée dans un condensateur de compresseur ou de pompe provoque un choc violent. Toujours décharger via résistance, toujours vérifier la tension résiduelle avant de connecter les sondes.
Confondre condensateur électrolytique et condensateur moteur
Les condensateurs moteur (dits « à démarrage » ou « de fonctionnement ») sont des condensateurs non polarisés, souvent au polypropylène. On ne les branche pas comme un électrolytique polarisé. Inverser les sondes ne change rien sur ce type. Ils ne se testent pas non plus de la même façon en mode ohmmètre.
Avant de procéder, identifiez bien ce que vous avez en main : un électrolytique cylindrique avec repère +/−, ou un condensateur moteur en boîtier résine ou métal sans polarité indiquée.
Mal lire les unités et les tolérances
Sur les petits condensateurs, les valeurs sont souvent codées en pF (picofarads). Un condensateur marqué « 104 » signifie 10 × 10⁴ pF = 100 000 pF = 0,1 µF. Lire « 104 µF » serait une erreur d’un facteur un million.
Avant de tirer des conclusions sur un test, assurez-vous de comparer des valeurs dans la même unité.
Que faire après le diagnostic ?
Remplacement à l’identique ou équivalent
Pour un remplacement, respectez trois paramètres : la capacité en µF, la tension nominale (au moins égale à l’originale, jamais inférieure), et la polarité sur les électrolytiques. Pour un condensateur moteur, respectez aussi la plage de fréquence (50 Hz en France) et le type : démarrage ou fonctionnement.
Sur la tension, on peut monter en valeur. Un condensateur prévu pour 400 V peut remplacer un 250 V — l’inverse est impossible. Sur la capacité, restez dans la tolérance du composant d’origine. Un écart de ± 10 % est généralement acceptable sur un condensateur moteur.
Vérification du circuit après pose
Avant de refermer l’appareil, vérifiez les connexions et la polarité une dernière fois. Au premier démarrage, surveillez la température du condensateur et du composant adjacent pendant quelques minutes. Un condensateur qui chauffe rapidement après la pose signale soit un composant mal dimensionné, soit un problème en aval dans le circuit.
Quand faire appel à un professionnel
Un condensateur de démarrage dans un compresseur de climatisation ou dans un moteur triphasé dépasse souvent les 400 V et stocke une énergie significative. Si vous n’êtes pas à l’aise avec les manipulations sous tension ou si le circuit est complexe (variateur, onduleur), confiez le diagnostic à un électricien ou un technicien SAV. Le coût d’une intervention professionnelle est sans commune mesure avec le risque d’un choc à 400 V.
Questions fréquentes
Comment savoir si un condensateur est mort ?
Un condensateur mort présente un court-circuit interne (résistance nulle dans les deux sens en mode ohmmètre), une coupure interne (résistance infinie sans variation), ou une capacité inférieure à 50 % de sa valeur nominale en mesure directe. Les signes visuels (gonflement, fuite, odeur) confirment le diagnostic sans même sortir le multimètre.
Peut-on tester un condensateur sans le dessouder ?
En principe non, ou très difficilement. Les autres composants du circuit influencent la mesure et faussent le résultat. Pour un test fiable, il faut isoler le condensateur du circuit — le dessouder ou déconnecter au moins une de ses pattes. Sur un condensateur moteur à cosses, il suffit de débrancher les fils.
Quel réglage utiliser sur un multimètre pour tester un condensateur ?
Utilisez la fonction capacitance (µF ou C) de votre multimètre. Choisissez une plage supérieure à la valeur nominale du condensateur : pour un 100 µF, sélectionnez la plage 200 µF. En l’absence de fonction capacitance, utilisez le mode résistance (Ω) sur la plage la plus haute disponible pour un test qualitatif uniquement.
Comment décharger un condensateur en toute sécurité ?
Connectez une résistance entre les deux bornes du condensateur avant toute manipulation. Une valeur entre 1 kΩ et 10 kΩ convient selon le montage. Attendez quelques secondes, puis vérifiez la tension résiduelle avec votre multimètre avant de toucher les bornes. Ne jamais court-circuiter directement avec un outil métallique.
Un condensateur peut-il être bon visuellement et mauvais électriquement ?
Oui, et c’est fréquent. Un condensateur électrolytique peut perdre 40 % de sa capacité sans présenter le moindre gonflement visible. C’est pourquoi la vérification visuelle ne suffit pas sur un circuit qui dysfonctionne. Seul un test en capacitance donne une réponse fiable.
Quelle différence entre un condensateur HS et un condensateur faible ?
Un condensateur HS présente une défaillance franche : court-circuit ou coupure. Un condensateur faible a perdu une partie de sa capacité mais conserve une fonction partielle. Dans les deux cas, le remplacement s’impose. La nuance est utile pour comprendre pourquoi un appareil « fonctionne parfois » au lieu de tomber en panne nette.
Faut-il remplacer un condensateur par la même valeur exacte ?
Pour la capacité, restez dans un écart de ±10 % maximum par rapport à la valeur d’origine. Pour la tension nominale, vous pouvez monter. Jamais descendre. Sur les condensateurs moteur, respectez aussi le type (démarrage vs fonctionnement) et la fréquence. Un condensateur de démarrage ne remplace pas un condensateur de fonctionnement, même à capacité identique.
Comment tester un condensateur moteur de machine ou de pompe ?
Déconnectez les fils du condensateur (appareil hors tension et condensateur déchargé). Mesurez la capacité en mode µF sur votre multimètre. Comparez à la valeur imprimée sur l’étiquette du condensateur. La tolérance habituelle pour ces composants est de ±5 % à ±10 %. Un écart supérieur à 15 %, ou une valeur nulle, indique un remplacement nécessaire. Vérifiez aussi la tension nominale : les condensateurs moteur travaillent souvent en 250 V ou 400 V alternatif. Apprendre à comment tester un condensateur moteur correctement évite de nombreuses erreurs de diagnostic.
