Contacteur jour nuit en triphasé : le guide de branchement

Temps de lecture estimé : 12 minutes

Comprendre le contacteur jour nuit en triphasé

Rôle du contacteur dans l’installation

Un contacteur jour nuit en triphasé est un interrupteur électromécanique commandé à distance. Il ouvre ou ferme un circuit de puissance en réponse à un signal de commande, sans intervention manuelle. Dans une installation domestique ou semi-industrielle, il pilote typiquement un chauffe-eau, un plancher chauffant ou tout équipement énergivore qu’on veut alimenter uniquement pendant les heures creuses.

À l’usage, ça change la donne sur la facture : le contacteur coupe l’alimentation pendant les heures pleines et la rétablit automatiquement la nuit, quand le tarif baisse. Mais pour que ça marche en triphasé, le dimensionnement doit être rigoureusement adapté à la charge.

Différence entre monophasé et triphasé

En monophasé, l’installation repose sur deux fils : une phase et un neutre, à 230 V. En triphasé, on travaille avec quatre fils (trois phases + neutre), avec une tension de 400 V entre phases. C’est cette tension qui change tout dans le choix du matériel.

Un contacteur monophasé n’est pas dimensionné pour couper trois phases simultanément. Si vous l’installez sur un circuit triphasé, vous risquez un arc électrique au niveau des contacts lors de la coupure. Le piège classique, c’est de confondre le calibre en ampères avec la capacité à tenir la tension.

Pourquoi le triphasé change le dimensionnement

En triphasé, chaque pôle du contacteur doit supporter la tension entre phases (400 V) et l’intensité de la charge raccordée. Un même équipement de 9 kW appelle environ 13 A par phase en triphasé, contre 39 A en monophasé. Le calibre du contacteur est donc plus faible, mais le nombre de pôles et leur isolement doivent impérativement correspondre.

Sur le terrain, on voit souvent des contacteurs monophasés installés sur des circuits triphasés par erreur de lecture de schéma. Le résultat : un équipement qui semble fonctionner pendant quelques semaines, puis une défaillance brutale des contacts.

Dans quels cas utiliser un contacteur triphasé

Chauffe-eau de grande capacité

Les chauffe-eau triphasés apparaissent dès 200 à 300 litres, souvent dans les logements de grande taille ou les maisons avec consommation d’eau chaude importante. Leur résistance est câblée sur les trois phases pour une montée en température rapide. Le contacteur jour nuit coupe l’alimentation triphasée dès que les heures pleines démarrent.

Pour un chauffe-eau de 300 litres à 6 kW triphasé, le calibre retenu est généralement 16 ou 20 A. Vérifiez toujours la plaque signalétique de l’appareil avant de commander le contacteur.

Installations avec forte puissance

Certains équipements de chauffage électrique, pompes, ou ateliers domestiques fonctionnent en triphasé pour mieux répartir la charge sur le réseau. Un plancher chauffant triphasé de 12 kW ou une pompe à chaleur triphasée justifie l’usage d’un contacteur avec un calibre de 25 à 40 A.

Une règle simple que j’applique systématiquement : on retient le calibre du contacteur supérieur au courant de pleine charge de l’équipement, avec une marge d’au moins 20 %.

Configuration avec abonnement adapté

Le contacteur jour nuit n’a de sens que si vous disposez d’un abonnement heures creuses/heures pleines (option HP/HC chez Enedis). Sans ce signal, la bobine de commande ne reçoit jamais l’ordre de basculer. Avant d’acheter quoi que ce soit, vérifiez avec votre fournisseur d’énergie que votre compteur envoie bien le signal HC.

Comment fonctionne le pilotage jour nuit

Principe heures creuses et heures pleines

Le compteur Linky (ou l’ancien compteur électronique) émet un signal 230 V sur une borne dédiée pendant les heures creuses. Ce signal alimente la bobine de commande du contacteur. Quand la bobine est sous tension, les contacts de puissance se ferment et l’équipement est alimenté. Dès que les heures creuses s’arrêtent, le signal disparaît, la bobine se désactive, et les contacts s’ouvrent.

Commande par signal du compteur

La borne de télécommande du compteur délivre typiquement du 230 V alternatif. C’est cette tension qu’on applique sur la bobine du contacteur. Attention : certains contacteurs ont des bobines 24 V ou 48 V. Si vous raccordez 230 V sur une bobine 24 V, elle grille en quelques secondes. Vérifiez la référence de la bobine sur la plaque du contacteur.

Passage automatique et position forcée

La plupart des contacteurs jour nuit intègrent un levier de forçage manuel, souvent à trois positions : AUTO (piloté par la bobine), ON forcé (contacts fermés en permanence), OFF forcé (contacts ouverts). Cette position forcée est utile pendant un contrôle, un dépannage, ou quand vous voulez alimenter l’équipement en dehors des heures creuses ponctuellement.

Attention : ne laissez pas le contacteur en position ON forcée de façon permanente, vous perdez tout le bénéfice tarifaire et risquez de surtaxer votre consommation.

Pour visualiser l’ensemble du raccordement, cette vidéo de REDOHM détaille étape par étape l’installation sans erreur dans un tableau électrique.

Comment choisir le bon modèle

Intensité nominale

Le calibre du contacteur doit être supérieur ou égal au courant de charge de l’équipement raccordé. Les valeurs courantes pour un usage domestique triphasé : 16 A pour les petits chauffe-eau ou circuits dédiés, 20 A pour les chauffe-eau de capacité intermédiaire, 25 A pour les équipements plus puissants, et 40 A pour les installations exigeantes.

Les chiffres ne mentent pas, mais ils peuvent tromper : le calibre en ampères concerne le circuit de puissance, pas la bobine de commande. Ces deux parties ont des caractéristiques distinctes, et il faut les vérifier séparément.

Nombre de pôles

En triphasé, vous avez le choix entre plusieurs configurations :

• 3 pôles (3P) : coupe les trois phases, laisse le neutre connecté en permanence. C’est la configuration standard pour la plupart des charges triphasées sans neutre actif.
• 4 pôles (4P) : coupe les trois phases ET le neutre. À utiliser quand l’équipement raccordé utilise le neutre pour sa commande ou quand la norme de l’installation l’exige (arrêt total du circuit).
• 2 pôles (2P) : réservé à des coupures de commande spécifiques, pas pour piloter une charge triphasée complète.

Compatibilité avec l’alimentation et la bobine

Vérifiez systématiquement trois éléments avant d’acheter :

• La tension de la bobine (230 V AC pour un raccordement direct sur le signal compteur)
• La fréquence (50 Hz en France)
• La tension de tenue des contacts (doit supporter 400 V en triphasé)

Les marques courantes sur le marché français (Legrand, Schneider, Hager, Siemens) proposent des références clairement identifiées. Avant de signer quoi que ce soit, vérifiez que la référence fabricant correspond bien à du triphasé 400 V et non à du monophasé 230 V.

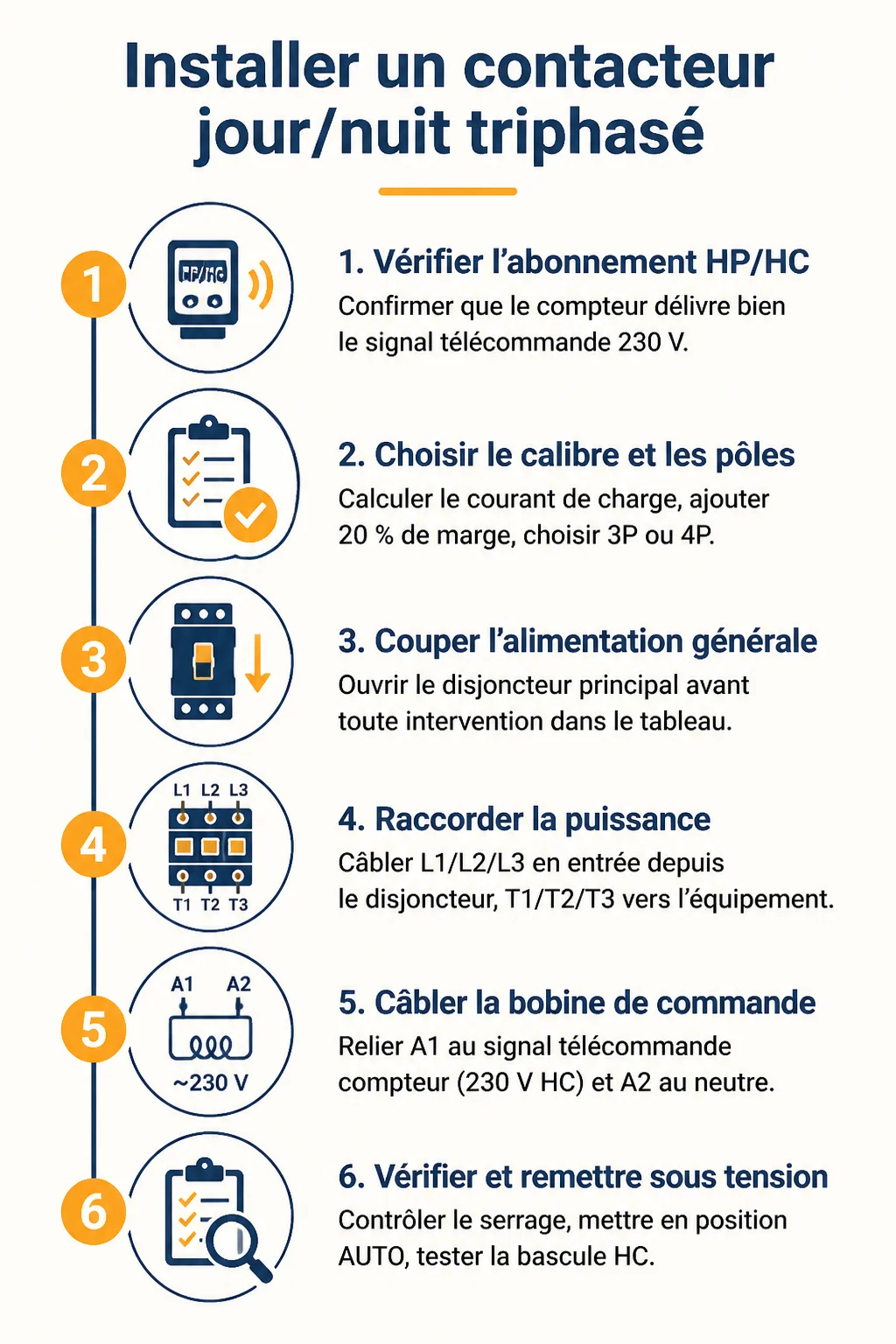

Schéma de branchement en triphasé

Raccordement de puissance

Les bornes d’entrée de puissance (L1, L2, L3 selon le marquage) reçoivent les trois phases issues du disjoncteur de protection amont. Les bornes de sortie (T1, T2, T3) alimentent l’équipement. Si le contacteur est en 4P, le neutre entre en N1 et sort en N2.

Chaque câble de puissance doit être dimensionné selon le calibre du contacteur. Pour un contacteur 25 A, on utilise généralement du câble 4 mm² en cuivre. Pour du 40 A, on passe à 6 ou 10 mm² selon la longueur du câblage.

Câblage de la commande

La bobine se câble sur deux bornes distinctes des contacts de puissance, généralement marquées A1 et A2. La borne A1 reçoit le fil de commande issu de la télécommande du compteur (230 V HC). La borne A2 est raccordée au neutre. Certains schémas inversent A1 et A2, le résultat est identique, mais respectez le marquage du fabricant pour la lisibilité du câblage.

Erreur fréquente : relier la commande sur les bornes de puissance. La bobine et les contacts de puissance sont deux circuits totalement indépendants. Un mauvais câblage de la commande peut court-circuiter la télécommande du compteur.

Liaison avec le disjoncteur et le tableau

Le contacteur s’installe en aval d’un disjoncteur tripolaire calibré sur le circuit de l’équipement. Ce disjoncteur protège à la fois le câblage et le contacteur lui-même. Dans le tableau, l’ordre logique est : disjoncteur principal → disjoncteur de circuit → contacteur → équipement.

Prévoyez un disjoncteur différentiel en amont si l’équipement raccordé (chauffe-eau, pompe) est dans un local humide. La protection différentielle 30 mA est obligatoire pour ce type d’installation.

Erreurs fréquentes à éviter

Mauvais calibre

Installer un contacteur sous-calibré, c’est garantir une usure prématurée des contacts. À chaque ouverture sous charge, l’arc électrique grignote le métal des contacts. Avec un calibre trop juste, ce phénomène s’accélère et le contacteur tombe en panne en quelques mois, parfois en restant bloqué en position fermée — ce qui revient à perdre tout pilotage.

La marge de 20 % au-dessus du courant de pleine charge n’est pas facultative : c’est ce qui garantit la durée de vie des contacts.

Inversion de phases ou commande

En triphasé, l’ordre des phases n’a généralement pas d’importance pour une charge résistive (chauffe-eau, convecteur). En revanche, pour un moteur triphasé, inverser deux phases change le sens de rotation. Ne jamais permuter les fils de puissance sans vérifier le type d’équipement raccordé.

Pour la commande, l’erreur la plus fréquente est de relier A1 au neutre et A2 à la télécommande. Ça fonctionne parfois — la bobine tient bien les deux polarités. Mais le schéma devient illisible pour quiconque intervient après vous.

Oublis de protection ou de réglage

Un contacteur sans disjoncteur amont n’est pas protégé contre les courts-circuits : en cas de défaut sur l’équipement, les contacts peuvent souder et le contacteur est détruit. C’est un oubli que je vois régulièrement chez des bricoleurs qui veulent raccourcir le câblage.

L’autre oubli classique : ne pas vérifier que le levier de forçage est bien en position AUTO après l’installation. J’ai vu des installations parfaites sur le papier, qui ne basculaient jamais en heures creuses simplement parce que le levier était resté en ON forcé.

Prix, installation et entretien

Poste	Fourchette indicative	Remarques
Contacteur triphasé (matériel)	50 à 150 €	Selon marque, calibre et nombre de pôles
Pose par un électricien	100 à 300 €	Selon complexité du tableau et déplacement
Câblage complet (si tableau à refaire)	Variable	Demander un devis séparé
Contrôle périodique	Inclus dans révision tableau	Tous les 2 à 3 ans

Budget du matériel

Un contacteur triphasé d’entrée de gamme (marque générique) se trouve entre 50 et 80 €. Les références Legrand, Schneider ou Hager oscillent entre 80 et 150 € pour un 4 pôles 25 A. La différence de prix se justifie par la durabilité des contacts et la facilité de remplacement de la bobine si besoin.

Coût d’une pose professionnelle

Concrètement, voilà ce que je ferais à votre place : demandez un devis à un électricien pour l’installation complète, câblage et vérification inclus. Entre 100 et 300 € pour une pose simple dans un tableau existant, c’est le prix d’une installation fiable et conforme. Comparez avec le coût d’une panne sur un chauffe-eau mal alimenté : ça relativise vite.

Vérifications périodiques utiles

Tous les 2 à 3 ans, vérifiez visuellement l’état du contacteur dans le tableau : absence de traces de chauffe (noircissements autour des bornes), serrage correct des connexions, fonctionnement du levier de forçage. Si vous entendez un bourdonnement inhabituel quand le contacteur se ferme, la bobine commence à fatiguer.

Questions fréquentes

Comment brancher un contacteur jour nuit en triphasé ?

Les trois phases arrivent sur les bornes L1, L2, L3 depuis un disjoncteur amont. Elles ressortent en T1, T2, T3 vers l’équipement. La bobine (bornes A1/A2) est alimentée par le signal télécommande du compteur (230 V) et le neutre. En 4P, le neutre est également coupé via N1/N2.

Quelle différence entre contacteur monophasé et triphasé ?

Un contacteur monophasé a 2 pôles (phase + neutre) et est dimensionné pour 230 V. Un contacteur triphasé a 3 ou 4 pôles, avec une tenue en tension de 400 V entre phases. Ils ne sont pas interchangeables.

Quel calibre choisir pour un chauffe-eau triphasé ?

Divisez la puissance du chauffe-eau (en watts) par 690 (400 V × √3) pour obtenir le courant par phase. Pour un chauffe-eau triphasé de 6 kW : 6 000 / 690 ≈ 8,7 A par phase. Un contacteur 16 A suffit. Pour 9 kW : environ 13 A par phase → choisissez un 20 ou 25 A avec la marge de sécurité.

Faut-il un contacteur 2P, 3P ou 4P ?

En triphasé, le 4P est la solution la plus polyvalente et la plus sûre : il coupe les trois phases et le neutre. Le 3P convient si le neutre n’est pas utilisé par l’équipement piloté. Le 2P n’est pas adapté pour piloter une charge triphasée complète.

Le contacteur jour nuit fonctionne-t-il avec tous les compteurs ?

Non. Il faut un abonnement HP/HC actif et un compteur qui délivre un signal télécommande. Le Linky le fait nativement. Les anciens compteurs mécaniques sans option HC ne fournissent pas ce signal. Vérifiez votre contrat avant tout achat.

Peut-on installer soi-même un contacteur triphasé ?

Techniquement, un bricoleur compétent en électricité peut câbler un contacteur en tableau. Légalement, toute intervention sur le tableau électrique doit être déclarée et réalisée selon les normes NF C 15-100. Pour une installation triphasée, je recommande de confier la pose à un électricien qualifié — les risques en cas d’erreur (arc électrique à 400 V, défaut d’isolement) sont sérieux.

Pourquoi le contacteur ne bascule-t-il pas en heures creuses ?

Causes les plus fréquentes : levier en position ON forcée, bobine grillée (vérifier avec un multimètre sur A1/A2 si les 230 V arrivent bien), borne télécommande du compteur non raccordée, ou abonnement HC non activé par le fournisseur. Commencez par vérifier la tension sur A1 en heures creuses avant d’incriminer le contacteur.

Quels sont les signes d’un contacteur défectueux ?

Bourdonnement persistant lors de la fermeture (bobine fatiguée ou bobine sous mauvaise tension), équipement non alimenté malgré le signal HC (contacts soudés en ouverture), équipement alimenté en permanence même en HP (contacts soudés en fermeture), traces de chaleur ou odeur de brûlé autour du boîtier. Un contacteur jour nuit en triphasé défectueux se remplace : le coût du matériel est sans commune mesure avec les dégâts d’un court-circuit non détecté.
