Jambage d’ouverture dans un mur en pierre : guide et méthode

Temps de lecture estimé : 11 minutes

Jambage d’ouverture dans un mur en pierre : rôle et vocabulaire

Le jambage d’ouverture dans un mur en pierre est l’élément vertical qui encadre une porte ou une fenêtre et qui reprend le poids du linteau posé au-dessus. Sur le terrain, on voit souvent des propriétaires confondre le jambage avec un simple habillage esthétique, alors qu’il joue un rôle porteur dans la plupart des murs anciens.

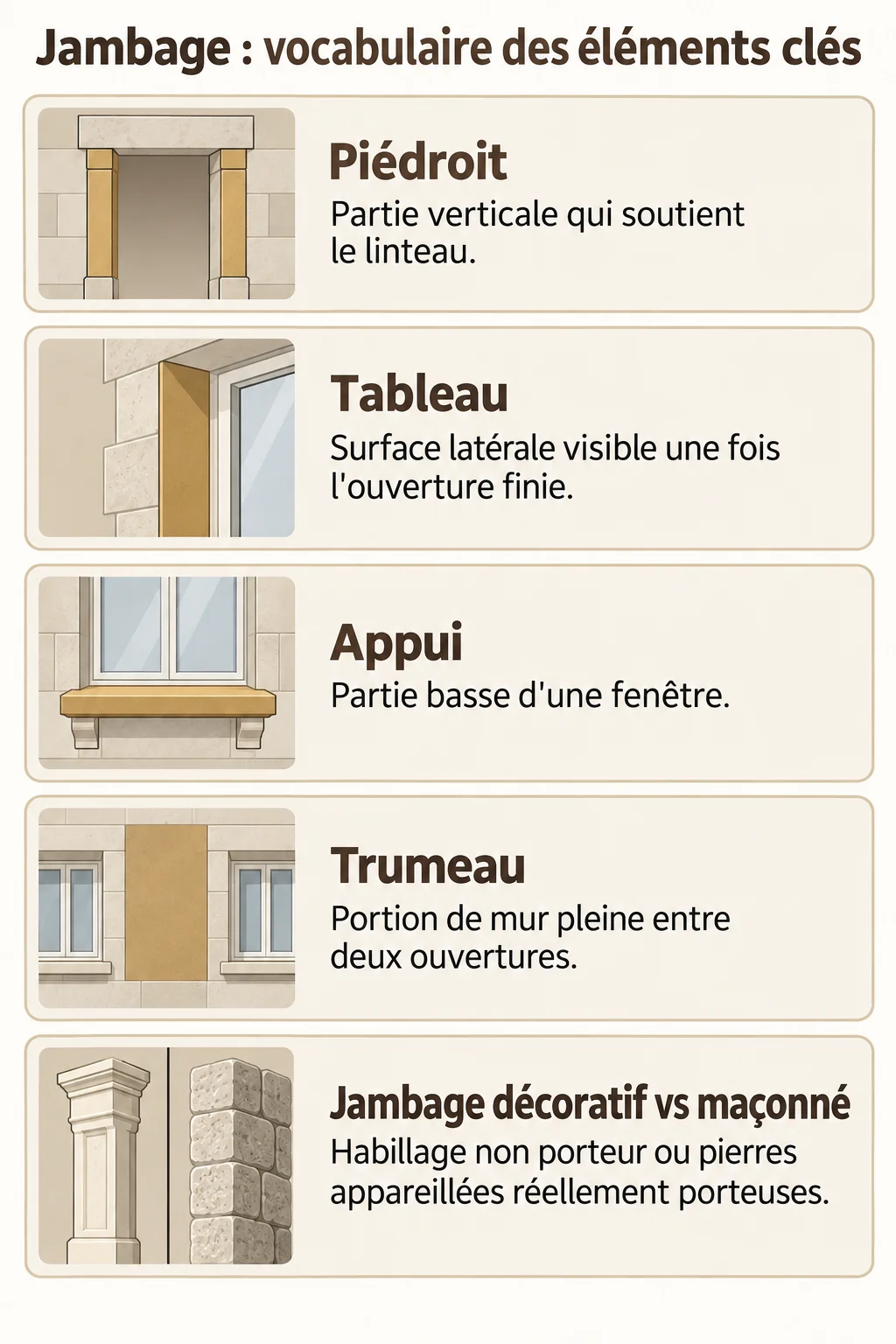

Le vocabulaire mérite d’être posé avant de sortir la masse. Le piédroit désigne la partie verticale qui soutient le linteau, le tableau correspond à la surface latérale visible une fois l’ouverture finie, et l’appui forme la partie basse d’une fenêtre. Le trumeau, lui, est la portion de mur pleine entre deux ouvertures.

Comment le jambage reprend et transmet les charges vers les fondations

Le jambage encaisse la charge du linteau et la redescend verticalement jusqu’aux fondations. Dans un mur en pierre, cette transmission dépend de l’épaisseur du mur, de l’appareillage des pierres et de la présence ou non d’un chaînage. Avant de signer quoi que ce soit avec un maçon, demandez-lui comment il compte assurer cette continuité de charge, car c’est le point que les devis approximatifs éludent le plus souvent.

Différence entre jambage décoratif, jambage maçonné et reprise structurelle

Un jambage décoratif habille une ouverture non porteuse, souvent dans une cloison intérieure récente. Un jambage maçonné traditionnel utilise des pierres de taille appareillées qui portent réellement. La reprise structurelle, elle, intervient quand le jambage existant est fragilisé et doit être reconstruit avec un matériau capable d’encaisser des charges nouvelles, comme le béton armé.

Vérifier si le mur en pierre peut être ouvert sans risque

Avant d’envisager une ouverture dans un mur en pierre, il faut déterminer si ce mur est porteur. Un mur de refend au centre de la maison, un mur de façade épais ou un mur qui reçoit directement des solives sont presque toujours porteurs.

• Relever l’épaisseur du mur (souvent 40 à 80 cm en pierre ancienne)
• Identifier la composition : moellons, pierre de taille, mortier de chaux ou de terre
• Repérer les désordres visibles : fissures, joints friables, pierres qui bougent

Analyser les charges au-dessus : étage, solives, charpente, toiture et cheminée

Le piège classique, c’est de regarder uniquement le mur au niveau de l’ouverture sans se soucier de ce qu’il porte plus haut. Un plancher d’étage chargé, une cheminée en applomb ou une ferme de charpente qui repose directement sur ce mur changent complètement la donne du calcul de charge.

Repérer fissures, pierres désolidarisées, joints friables et ouvertures voisines

Une fissure en escalier qui suit les joints signale souvent un tassement différentiel, pas forcément lié à votre future ouverture, mais qui doit être traité avant de toucher au mur. La proximité d’une autre ouverture réduit la largeur du trumeau disponible et complique la reprise des charges.

Une règle simple que j’applique systématiquement : si le mur présente une fissure active de plus de 2 mm ou si deux ouvertures sont prévues à moins d’un mètre l’une de l’autre, je fais intervenir un bureau d’études avant tout devis de maçonnerie.

Cas où l’étude structurelle et l’intervention d’un maçon qualifié sont indispensables

Dès que le mur supporte plus d’un niveau, qu’une cheminée est en jeu, ou que l’ouverture dépasse 1,20 m de large, l’étude structurelle n’est plus une option. C’est le seul moyen de dimensionner correctement le linteau et les jambages sans improviser sur place.

Dimensionner l’ouverture, le linteau et les jambages

La dimension finie de l’ouverture n’est pas celle qu’il faut ouvrir dans le mur brut. Il faut prévoir les tableaux, l’ébrasement éventuel et une marge de tracé.

Sur mes chantiers, j’applique le repère qu’utilise Tiez Breiz : ajouter environ 25 cm de chaque côté de l’ouverture finie pour anticiper la reprise des jambages et des tableaux. Ce n’est pas une norme figée, mais un ordre de grandeur qui évite les mauvaises surprises au moment de démonter.

Prévoir les appuis latéraux du linteau et l’emprise des jambages

Le linteau doit reposer sur un appui suffisant de chaque côté. Gedimat retient un minimum de 20 cm d’appui latéral comme base de traçage, à valider selon les charges réelles et le calcul structurel du chantier. En dessous, le risque de poinçonnement de la maçonnerie sous le linteau augmente sensiblement.

Adapter la solution à l’épaisseur du mur : travail par demi-épaisseur et linteaux doublés

Sur un mur épais de 60 à 80 cm, il est souvent préférable de travailler par demi-épaisseur, en avançant d’un côté puis de l’autre, plutôt que d’attaquer toute la profondeur d’un coup. Cette méthode limite les vibrations et permet de doubler le linteau si nécessaire, un linteau côté intérieur et un côté extérieur.

Préserver l’équilibre des pierres longues, panneresses et chaînes d’angle existantes

Les pierres longues qui traversent le mur en panneresse assurent une continuité mécanique qu’il ne faut pas casser sans réflexion. À l’usage, ça change la donne de repérer ces pierres avant de tracer l’ouverture, car les couper en plein milieu fragilise tout le pan de mur.

Choisir le matériau du jambage

Le choix du matériau dépend de la charge à reprendre, de l’esthétique recherchée et de la compatibilité avec le mur existant. Il n’y a pas de solution universelle.

Jambage en pierre de taille ou moellons : cohérence esthétique et règles de pose

Un jambage en pierre de taille reste la solution la plus cohérente sur une façade ancienne visible. Il exige des pierres bien orientées, posées en délit correct, et un maçon habitué à ce type d’appareillage. Le coût est nettement plus élevé qu’une solution en béton, généralement entre 400 et 900 € par mètre linéaire selon la pierre choisie et sa disponibilité locale.

Jambage en béton armé : situations où une reprise structurelle est nécessaire

Quand le mur est trop dégradé pour porter sur la pierre seule, ou quand l’ouverture est large, le béton armé s’impose. Gedimat indique une armature minimale de 2 fers HA de 8 mm pour une solution de prélinteau bétonné, un ferraillage qui dépend toutefois entièrement des charges réelles et ne doit jamais être généralisé sans étude.

Solution mixte : structure porteuse dissimulée et parement de pierre apparent

La solution mixte combine une structure porteuse en béton armé, dissimulée dans l’épaisseur du mur, et un parement de pierre en finition. C’est souvent le compromis que je recommande sur une ouverture large en façade visible, car elle garde la cohérence esthétique sans sacrifier la sécurité structurelle.

Mortier adapté aux maçonneries anciennes : éviter les incompatibilités avec un mur à la chaux ou à la terre

Le mortier de ciment pur est à proscrire sur un mur ancien monté à la chaux ou à la terre. Il empêche le mur de respirer et provoque à terme des désordres d’humidité bien plus coûteux que l’économie initiale sur le mortier.

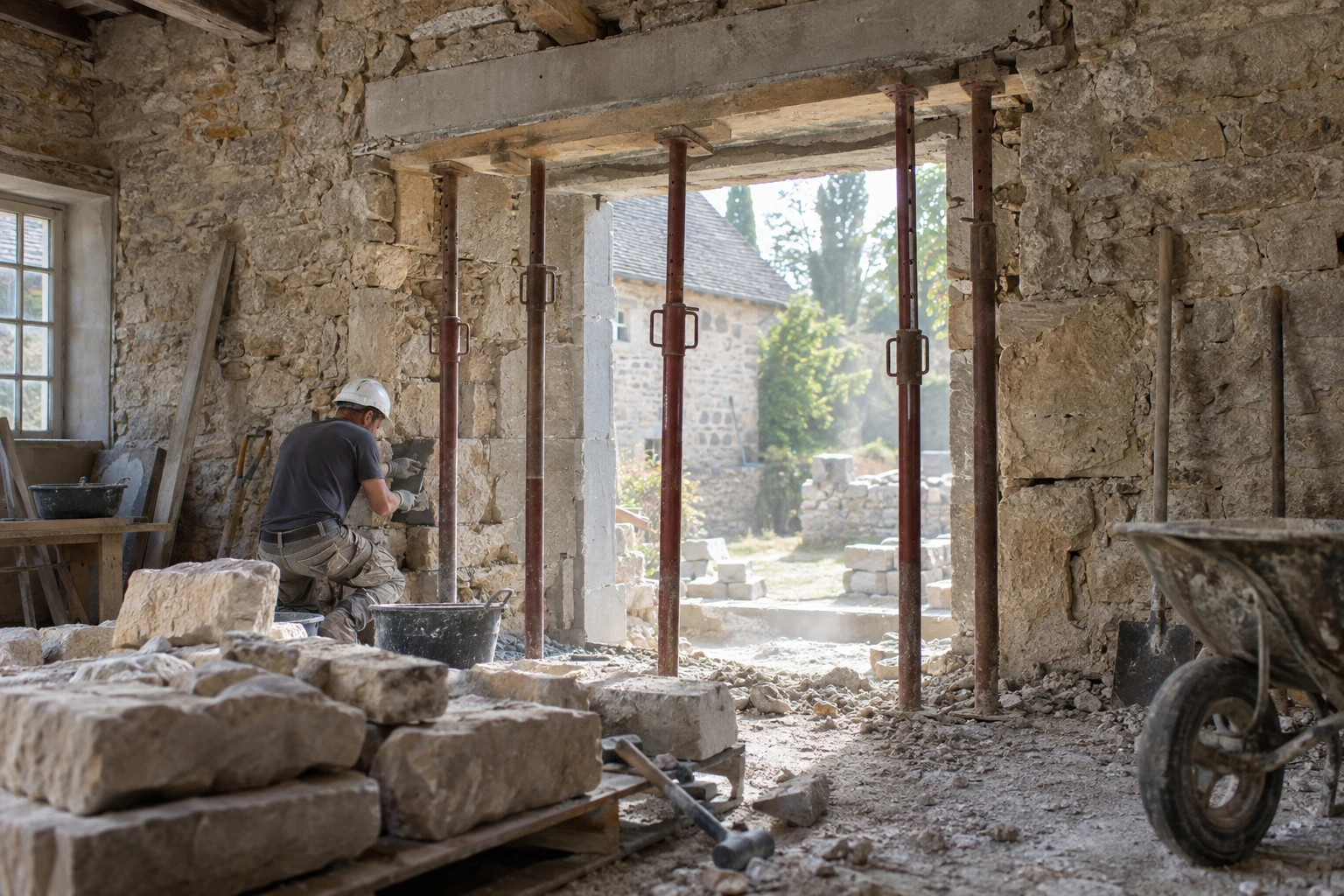

Étayer un mur en pierre avant de créer l’ouverture

Beaucoup pensent que l’arc de décharge naturel présent au-dessus d’une future ouverture dispense d’étayer. C’est faux, et c’est l’une des erreurs les plus dangereuses que j’ai vues sur un chantier de particulier.

Pour visualiser une mise en place concrète des jambages avant ouverture complète, cette vidéo de Ruine n’ Rozes détaille l’avancement d’un chantier d’agrandissement d’ouverture avec jambages posés.

Mettre en place les étais, bastaings et profilés de reprise selon les charges

Les chiffres ne mentent pas, mais ils peuvent tromper si on les applique sans réflexion. À titre d’exemple, Tiez Breiz évoque une charge indicative de 150 kg/m² pour un plancher chargé de meubles ou d’une baignoire, et 100 kg/m² pour une portion de charpente et de couverture. Cumulées sur plusieurs mètres carrés, ces charges atteignent vite plusieurs tonnes.

• Étais professionnels capables de supporter jusqu’à 2 tonnes chacun selon le modèle
• Bastaings répartissant la charge sur une plus grande surface au sol et au plafond
• Profilés métalliques type IPN pour les reprises ponctuelles importantes

Tiez Breiz cite l’exemple d’un IPN 80 pour reprendre la charge de deux étais, un principe de répartition qui reste soumis au dimensionnement réel par un professionnel selon le chantier.

Assurer le calage, la stabilité au sol et la continuité des charges jusqu’aux fondations

Un étai mal calé ne sert à rien. Il faut vérifier que le sol sous l’étai est stable, que la charge descend bien verticalement et qu’aucun point de flexion ne vient fausser la reprise.

Renforcer les ouvertures ou éléments fragiles situés à proximité du chantier

Une fenêtre ou une porte existante à proximité immédiate de la future ouverture doit souvent être renforcée temporairement, car la démolition modifie l’équilibre des contraintes dans tout le pan de mur.

Réaliser les jambages et poser le linteau dans le bon ordre

Concrètement, voilà ce que je ferais à votre place : tracer les deux faces du mur simultanément, avec des repères traversants qui garantissent l’alignement de part et d’autre.

1. Tracer l’ouverture sur les deux faces du mur avec des repères traversants
2. Démonter la maçonnerie progressivement, sans choc ni outil de frappe lourd
3. Maçonner les jambages avec des pierres correctement orientées, crochets et lancis
4. Poser, caler et sceller le linteau avant d’ouvrir entièrement le passage

Le démontage sans choc n’est pas un détail de confort. Une masse ou un burin trop lourd transmet des vibrations qui déstabilisent les pierres voisines, y compris celles qui ne sont pas concernées par l’ouverture.

Refaire les tableaux et assurer une finition durable

Une fois le passage ouvert, il faut remployer au maximum les pierres déposées pour refaire les tableaux, en limitant les vides comblés au mortier seul.

Réaliser les joints et raccords compatibles avec le mur ancien

Les joints doivent reprendre le même mortier que le reste du mur, à la chaux le plus souvent. Un raccord au ciment se voit immédiatement et crée une rupture de perméabilité qui piège l’humidité.

Gérer seuil, appui de fenêtre, humidité et éventuels réseaux

Le seuil ou l’appui de fenêtre doit intégrer une pente d’évacuation d’eau. Pensez aussi à vérifier qu’aucun réseau électrique ou de plomberie ne traverse la zone avant de sceller définitivement.

Contrôler aplomb, niveau, fissuration et séchage avant dépose de l’étaiement

Gedimat recommande d’attendre quelques semaines avant de retirer l’étaiement, le temps que le béton prenne et que les scellements durcissent. Ce délai reste indicatif et dépend des matériaux utilisés, des conditions de chantier et des prescriptions techniques propres au projet.

Erreurs à éviter lors de la reprise d’un jambage en pierre

Le piège classique, c’est de percer ou démolir l’ouverture avant que le linteau soit opérationnel et calé. J’ai vu des jambages s’effondrer partiellement pour cette seule raison.

• Sous-estimer les charges reprises par les planchers et la toiture
• Poser des pierres sous le linteau en délit ou sur des appuis instables
• Retirer trop tôt l’étaiement ou utiliser du matériel sous-dimensionné
• Négliger la largeur du trumeau porteur : Gedimat cite un seuil de 80 cm minimum pour un trumeau reconstruit servant d’appui à des linteaux

Questions fréquentes

Quelle largeur prévoir pour les jambages d’une ouverture dans un mur en pierre ?

Il n’existe pas de largeur unique. L’appui latéral du linteau demande au minimum 20 cm selon les repères de Gedimat, mais la largeur réelle du jambage dépend des charges au-dessus et doit être validée par un calcul adapté au mur concerné.

Faut-il réaliser les jambages avant ou après le linteau dans un mur en pierre ?

Les jambages se maçonnent avant la pose définitive du linteau, mais l’étaiement reste en place jusqu’à ce que le linteau soit calé et scellé. Le passage ne s’ouvre entièrement qu’une fois cette séquence terminée.

Peut-on faire un jambage en béton armé dans un mur en pierre ?

Oui, c’est même une solution fréquente quand le mur ne peut plus porter sur la pierre seule. Une armature minimale de 2 fers HA de 8 mm est parfois citée pour un prélinteau, mais le ferraillage réel dépend toujours des charges du chantier.

Combien d’étais faut-il mettre pour créer une ouverture dans un mur en pierre ?

Le nombre d’étais dépend des charges cumulées au-dessus de l’ouverture. Un étai professionnel supporte jusqu’à 2 tonnes, mais seul un calcul précis des charges de plancher, de charpente et de toiture permet de fixer le nombre exact nécessaire pour une ouverture dans un mur en pierre sécurisée.
