Ajouter un interrupteur sur un circuit existant : le guide complet

Temps de lecture estimé : 6 minutes

Dans quels cas ajouter un interrupteur sur un circuit existant

Ajouter un interrupteur sur un circuit existant recouvre en réalité trois situations bien différentes, et c’est souvent là que les bricoleurs se plantent dès le départ. Sur le terrain, on voit souvent des gens confondre ces cas et se retrouver avec un câblage bancal.

Le premier scénario, c’est le remplacement d’un simple allumage par un va-et-vient ou un télérupteur, pour commander une même lampe depuis deux endroits. Le deuxième consiste à ajouter un point de commande sur un point lumineux déjà câblé, sans toucher au reste. Le troisième, plus rare mais très demandé, est l’ajout d’un interrupteur totalement indépendant pour un nouvel usage : une applique, une lampe supplémentaire, un éclairage de terrasse.

Ces trois cas n’exigent pas le même travail ni le même niveau de risque. Avant de signer quoi que ce soit sur votre projet électrique, sachez lequel des trois vous concerne réellement.

Sécurité et normes à respecter avant de commencer

Le piège classique, c’est de couper l’interrupteur d’ambiance au lieu du disjoncteur du circuit concerné. Il faut couper le disjoncteur au tableau, puis vérifier l’absence de tension avec un testeur (VAT) avant de toucher le moindre fil. Ce n’est pas une formalité : c’est la seule garantie que le circuit est hors tension, y compris sur les montages va-et-vient où une phase peut rester présente sur certains fils.

La norme NF C 15-100 impose une hauteur d’installation comprise entre 0,90 m et 1,30 m du sol fini. Dans la pratique, je conseille de viser 1,10 m, un repère qui convient à la plupart des usagers et facilite l’accès en fauteuil. Pensez aussi à respecter plus de 40 cm par rapport à un angle de mur, et 1 à 2 mètres de chaque accès dans un couloir selon que la commande a un voyant ou non.

Autre règle trop souvent ignorée : un circuit d’éclairage ne peut pas dépasser 8 points lumineux, protégé par un disjoncteur de 16 A maximum (souvent 10 A en résidentiel), avec une section de câble d’au moins 1,5 mm². Un logement doit compter au minimum deux circuits d’éclairage indépendants (un seul pour un studio). Toute protection différentielle doit être de 30 mA.

Avant d’ajouter le moindre point lumineux, comptez ceux déjà présents sur le circuit. Dépasser 8 points, c’est le motif numéro un de disjonctions intempestives que je constate en visite.

Outils et matériel nécessaires

Pour ce type de chantier, l’outillage reste accessible : tournevis d’électricien, pince à dénuder, testeur de tension, et une scie cloche si vous devez percer une nouvelle boîte d’encastrement.

• Mécanisme choisi selon l’usage : interrupteur simple allumage, va-et-vient, ou télérupteur pour une commande depuis plus de deux points
• Boîte d’encastrement (profondeur de 40 à 50 mm si perçage nécessaire)
• Dominos ou bornes automatiques type Wago, plus rapides et plus fiables à l’usage
• Gaine ICTA si un câble doit être tiré entre deux points

Une règle simple que j’applique systématiquement : je privilégie les bornes Wago aux dominos classiques. À l’usage, ça change la donne sur la fiabilité du contact dans le temps.

Identifier les fils du circuit existant

Avant toute déconnexion, repérez la phase, le neutre et le retour lampe grâce aux couleurs normalisées, sans vous y fier aveuglément : sur une installation ancienne, le code couleur n’est pas toujours respecté à la lettre.

Dans un montage va-et-vient, deux fils supplémentaires appelés navettes font la liaison entre les deux interrupteurs. Comprendre leur rôle évite bien des erreurs de raccordement au moment de brancher le second point de commande.

Photographiez systématiquement le câblage d’origine avant de débrancher quoi que ce soit. C’est un réflexe qui m’a sauvé la mise plus d’une fois, notamment sur des installations bricolées par un précédent propriétaire.

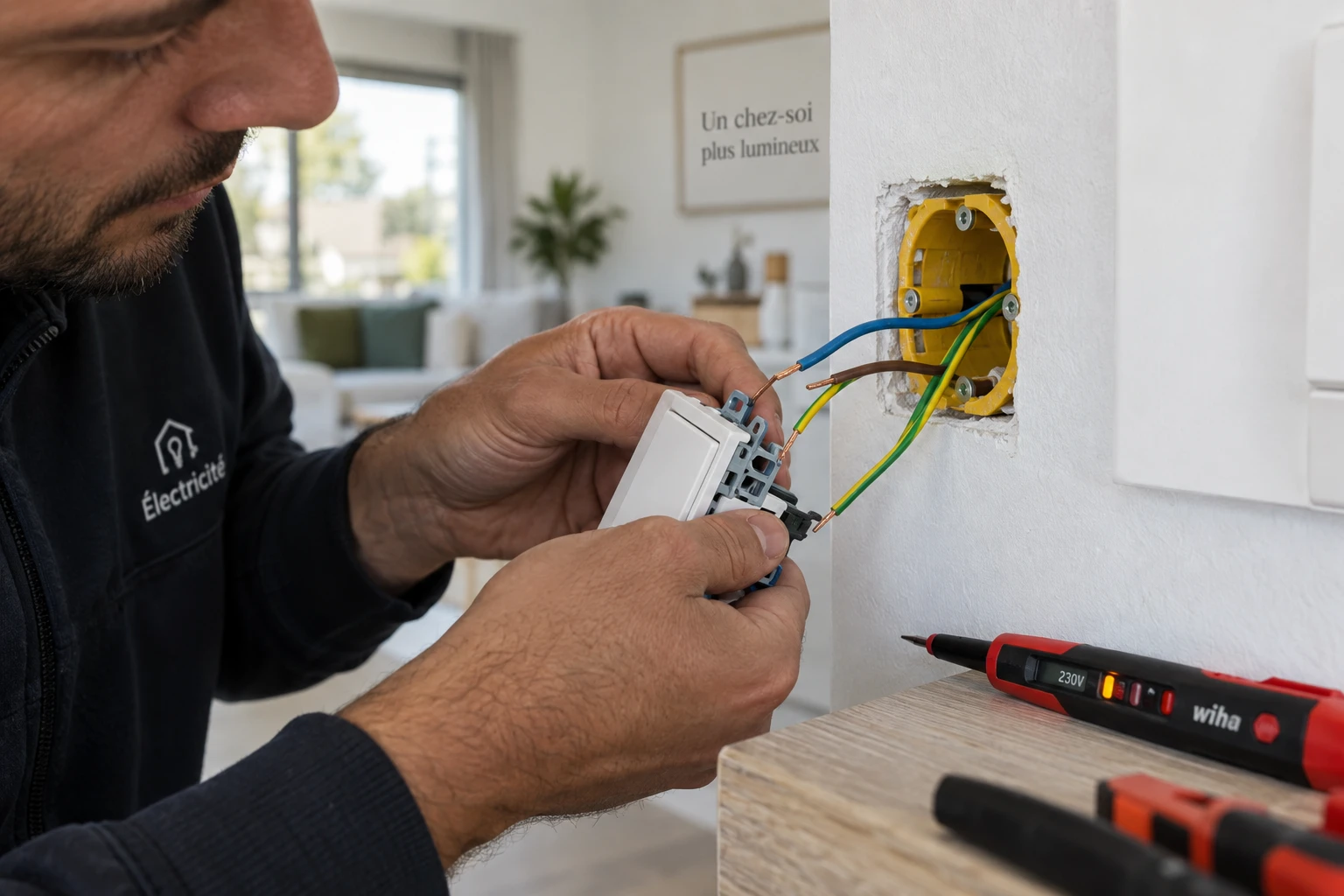

Étapes pour ajouter un interrupteur simple allumage

Pour visualiser le raccordement d’un interrupteur simple sur une lampe existante, cette vidéo de BRICO SEB détaille chaque étape de branchement pas à pas.

1. Installer ou réutiliser la boîte d’encastrement existante
2. Dénuder les fils sur 10 à 12 mm environ
3. Raccorder la phase entrante sur la borne L, et le retour lampe sur la borne de sortie
4. Fixer le mécanisme, poser la plaque de finition, puis tester au disjoncteur remis en service

Étapes pour transformer un simple allumage en va-et-vient

Ce cas de figure domine largement les guides existants sur ce sujet, mais je le résume rapidement ici pour rester complet.

• Tirer les 3 fils nécessaires (deux navettes et un retour lampe) jusqu’au second point de commande
• Raccorder le premier interrupteur : phase sur la borne L, navettes sur les bornes 1 et 2
• Raccorder le second interrupteur : retour lampe sur la borne L, navettes sur les bornes 1 et 2

Pour visualiser cette transformation sur un point déjà câblé, cette vidéo d’Educ Elec montre le repérage des fils navette et le raccordement complet.

Ajouter un interrupteur indépendant sans perturber le circuit d’origine

C’est le cas que la plupart des guides passent sous silence, et pourtant il revient souvent chez mes clients : ajouter une commande pour un nouvel usage sans dépendre du va-et-vient existant.

Concrètement, voilà ce que je ferais à votre place : piquer une nouvelle phase et un neutre en amont, sur une boîte de dérivation propre, plutôt que de se greffer sur les fils du va-et-vient. Séparer le nouveau point de commande du circuit principal évite les dysfonctionnements croisés, comme une lampe qui s’allume toute seule quand on actionne l’autre interrupteur.

Vérifiez enfin que le disjoncteur du circuit supporte bien la charge ajoutée, et que vous ne dépassez pas la limite des 8 points lumineux évoquée plus haut.

Erreurs fréquentes et quand faire appel à un électricien

Les chiffres ne mentent pas, mais ils peuvent tromper : un montage qui fonctionne au premier essai n’est pas forcément conforme. Les erreurs les plus fréquentes restent la confusion entre neutre et retour lampe, et l’inversion des bornes sur un va-et-vient.

• Confondre le neutre avec le retour lampe, ce qui empêche l’extinction correcte
• Dépasser 8 points lumineux sur un circuit unique sans créer un second circuit dédié
• Ignorer un tableau électrique vétuste ou une absence de terre visible

Faites appel à un électricien si le schéma d’origine reste incompréhensible, si le tableau date d’avant les années 90, ou si vous constatez l’absence de terre sur le circuit concerné. Sur ces points-là, mieux vaut un devis de 150 à 300 € qu’un chantier repris deux fois.

Avec ces repères en tête, ajouter un interrupteur sur un circuit existant devient un chantier maîtrisable, à condition de bien identifier le scénario dans lequel vous vous trouvez.
